| محل منبع: | هبی چین |
|---|---|
| نام تجاری: | Pangolin |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | با توجه به نیاز مشتری |
| زمان تحویل: | 5-15 روز کاری |
| شرایط پرداخت: | T/T |
| ظرفیت: | 50-240 ㎥/h (200-1000 GPM) | مرحله جدایی: | 2 مرحله / 3 مرحله |
|---|---|---|---|
| سفارشی: | آره | حجم مخزن: | 5-30 ㎥ |
| حداکثر قدرت: | 25-184 کیلووات | ناحیه صفحه نمایش: | 2.2-8.4 ㎡ |
| وزن مجموع: | 5.5-20 تن | ابعاد حمل و نقل زمینی (میلی متر): | سفارشی |
| برجسته: | سیستم بازیافت گل HDD,سیستم بازیافت گل HDD بدون سنگر,پمپ گل حفاری 1000GPM |
||
واحد بازیافت گل حفاری 1000 GPM بدون سنگر HDD
واحد بازیافت گل حفاری HDD، سیستم فرآیند گل
معرفی
سیستم بازیافت گل HDD برای دکل حفاری جهت دار افقی (HDD) طراحی شده است.
بسته به نیاز گل حفاری، یک سیستم بازیافت گل HDD می تواند شامل شیل شیکر، سیکلون دساندر، سیکلون دیسیلتر، سانتریفیوژ دکانتر، مخزن گل، همزن گل، تفنگ گل، پمپ انتقال و غیره باشد. اندازه مش صفحه لرزان بسته به عملکرد شیکر خواهد بود. برای جریان گل و جداسازی گل حفاری در نیازهای مختلف گل.
پارامترهای محصول
| سفارشی | آره |
| ظرفیت | 50-240 ㎥/h (200-1000 GPM) |
| ناحیه صفحه نمایش | 2.2-8.4 ㎡ |
| مرحله جدایی | 2 مرحله / 3 مرحله |
| حجم مخزن | 5-30 ㎥ |
| حداکثر قدرت | 25-184 کیلووات |
| وزن مجموع | 5.5-20 تن |
| ابعاد حمل و نقل زمینی (میلی متر) | سفارشی شده |
| مواد صفحه نمایش | پلی اورتان |
| سیکلون (میلی متر) | 250 -900 |
| مواد پروانه | Cr26 |
| کاربرد | حفاری |
| مشخصات | می توان با توجه به نیاز سفارشی کرد |
| مدل | CSJ-FN-30C | CSJ-FN-60C | CSJ-FN-120C | CSJ-FN-200C | |
| ظرفیت (m3/h) | 30 | 60 | 120 | 200 | |
| پمپ دوغاب | مدل | DC-EHM-1.5C | DC-EHM-3C | DC-EHM-3C | DC-EHM-4C |
| توان (کیلووات) | 7.5 | 11 | 22 | 37 | |
| فشار (MPa) | 1.0 ~ 2.0 | ||||
| شیل شیکر | توان (کیلووات) | 1.5 | 2 | 3 | 3 |
| نیروی ارتعاش (KN) | 30 | 40 | 60 | 60 | |
|
صفحه نمایش اندازه (میلی متر) |
بالا | 1400x600 | 1700x700 | 1900x1000 | 2100x1200 |
| پایین | 1400x600 | 1700x700 | 1900x1000 | 2100x1200 | |
| مدل مخروطی | FN-100 | FN-150 | |||
| شماره مخروط | 3 | 6 | 12 | 8 | |
| اندازه جداسازی (μm) | 10-30 | ||||
| توان کل (KW) | 9 | 13 | 25 | 40 | |
| حداکثر اندازه سیستم (میلی متر) | 1650X1450X2150 | 2000X1600X2250 | 2170X2000X2400 | 2400*2300*2400 | |
| وزن سیستم (کیلوگرم) | 1200 | 1900 | 2500 | 3500 | |
روش کار سیستم بازیافت گل HDD
1. یک گودال مته در هر طرف سوراخ حفاری وجود دارد، مجموعه ای از پمپ دوغاب عمودی در بالای گودال گل برای تغذیه شیلر شیل قرار می گیرد.صفحه شیکر شیکر قلمه های حفاری را جدا کرده و تخلیه می کند، قسمت مایعات از طریق سوراخ صفحه به تله شن می ریزد.
2. 1 یا 2 یا 3 مجموعه سیکلون سنگ زدایی پس از شیل شیکر قرار می گیرد، یک مجموعه پمپ سانتریفیوژ سیکلون سنباده را برای جداسازی فاز دوم تغذیه می کند، مواد جامد خارج از سنگ زدا مستقیماً به صفحه لرزاننده یا جعبه برش تخلیه می شود و سیالات از سنگ زدا خارج می شوند. به محفظه desander جریان می یابد.
3. مقداری از سیکلون های دیسیلتر پس از سنگ زدایی برای جداسازی جامدات ریز می نشینند، جامدات خارج از دیسیلتر به صفحه لرزاننده یا جعبه قلمه ها تخلیه می شود، مایعات از دسیلتر به محفظه دیسیلتر می ریزند.
4. یک پمپ اختلاط برای انتقال گل حفاری روی لغزش مخزن قرار می گیرد و گل را به قیف گل می دهد تا گل جدید را با مواد شیمیایی جدید مخلوط کند.قیف اختلاط می تواند بر اساس تقاضای مشتری در بالای مخزن یا مخزن قرار گیرد.
مزایای
1. با طراحی مدولار و ردپای کوچک، می توان آن را به طور انعطاف پذیر پیکربندی و با توجه به نیاز مشتری نصب کرد.
2. صفحات جانبی مخازن گل از نوع موجدار و نگهدارنده بار طراحی شده اند که ایمن تر بوده و می توانند بار بیشتری را تحمل کنند.
3. برای نصب و جداسازی قطعات ساده است و برای جابجایی مکرر همراه با خدمه حفاری راحت است.
4. سیستم کنترل الکتریکی متمرکز را اتخاذ می کند که کارکرد آن آسان است.
5. تمام تجهیزات برای مقاومت در برابر خوردگی و سایش، عمر طولانی طراحی شده اند.
6. سازگار با شرایط عملیات حفاری شدید، با عملکردهای مقاومت در برابر سرما، مقاومت در برابر حرارت، ضد انفجار، ضد نشت، مقاومت در برابر خوردگی و ضد باران.

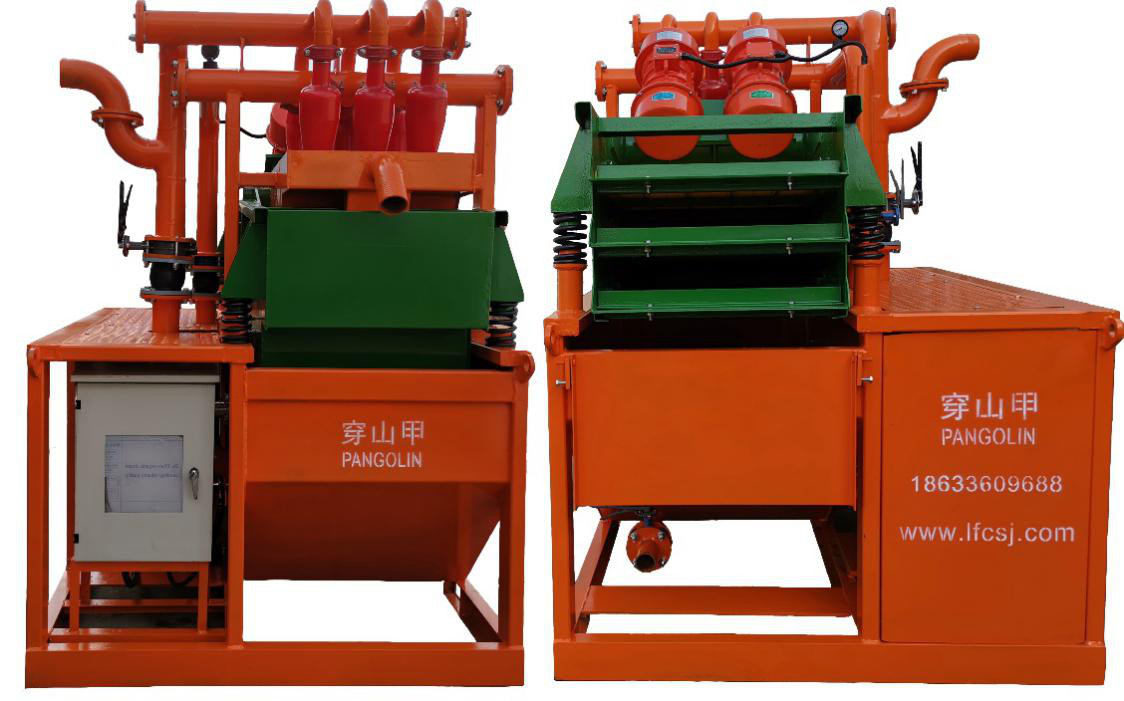

نمایش عکس
شرکت ماشین آلات ساختمانی پانگولین (چین) یک تولید کننده مته با تجهیزات آزمایش کامل و نیروی فنی قوی است.محصولات ما دارای طیف گسترده، کیفیت بالا، قیمت مناسب و تحویل به موقع است که به طور گسترده در میادین نفتی، حفاری، میادین غیر حفاری و سایر صنایع استفاده می شود.محصولات ما به طور گسترده توسط کاربران شناخته شده و مورد اعتماد هستند و می توانند نیازهای اقتصادی و اجتماعی دائماً در حال تغییر را برآورده کنند.به
ما از مشتریان جدید و قدیمی از هر طبقه استقبال می کنیم تا برای روابط تجاری آینده و موفقیت متقابل با ما تماس بگیرند!
سوالات متداول:
1. چگونه محصولات را سفارش دهیم؟
A: لطفا درخواست را با شرح جزئیات مورد یا با شماره مدل ارسال کنید.
2. بسته بندی مشترک چطور؟
A: اگر تقاضای بسته بندی خاصی وجود نداشته باشد، آن را به عنوان بسته بندی معمولی خود می گیریم.ابتدا در کارتن کوچک، و سپس در کارتن بزرگتر با هم قرار دهید تا مطمئن شوید که کالا تکمیل شده است.
3. آیا می توانم انتظار محصولات با کیفیت را داشته باشم؟
ج: بله.فن آوری تولید بالغ با اطمینان از کیفیت درخواست بین المللی را برآورده می کند.
4. چگونه می توان بررسی کرد که محصول دقیقا همان چیزی است که می خواهید؟
پاسخ: در صورت امکان، لطفاً یک تصویر مرجع را پیوست کنید تا از هرگونه سوء تفاهم یا هر پیوندی از وب سایت ما برای درک بهتر جلوگیری شود.
5. چگونه کیفیت را کنترل کنیم؟
A: ما تیم QC با تجربه خود را داریم، قبل از ارسال، بازرسی و آزمایش دقیق برای هر سفارش وجود دارد.
6. زمان تحویل سریع:
A: معمولاً 25 روز برای تولید طول می کشد. فقط 3 یا 5 روز اگر ما سهام اندازه درخواست شما را داشته باشیم.
7. قیمت رقابتی:
A: کارخانه ما می تواند به دلیل فروش مستقیم به مشتریان بدون توزیع کننده، کمترین قیمت را به شما عرضه کند!
