| محل منبع: | هبی چین |
|---|---|
| نام تجاری: | Pangolin |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | با توجه به نیاز مشتری |
| زمان تحویل: | 5-15 روز کاری |
| شرایط پرداخت: | T/T |
| ظرفیت: | 50-240 ㎥/h (200-1000GPM) | مرحله جدایی: | 2 مرحله / 3 مرحله |
|---|---|---|---|
| سفارشی: | آره | حجم مخزن: | 5-30 ㎥ |
| حداکثر قدرت: | 25-184 کیلووات | ناحیه صفحه نمایش: | 2.2-8.4 ㎡ |
| وزن مجموع: | 5.5-20 تن | ابعاد حمل و نقل زمینی (میلی متر): | سفارشی |
| برجسته: | سیستم بازیافت گل HDD بدون سنگر 20 تنی 1000GPM,دستگاه صفحه نمایش ارتعاشی 20 تنی,سیستم بازیافت گل HDD 1000GPM |
||
واحد بازیافت گل حفاری 1000 GPM بدون سنگر HDD
واحد بازیافت گل حفاری HDD، سیستم فرآیند گل
معرفی
سیستم بازیافت گل HDD برای دکل حفاری جهت دار افقی (HDD) طراحی شده است.
با توجه به تقاضای گل حفاری، سیستم بازیابی گل HDD می تواند شامل شیلر شیل شیل، سیکلون دساندر، سانتریفیوژ دیسیلتر، مخزن گل، میکسر گل، تفنگ گل، پمپ تحویل و غیره باشد. اندازه سوراخ صفحه به عملکرد شیل بستگی دارد. شیکر که برای جریان گل و جداسازی گل حفاری با نیازهای مختلف گل مناسب است.
ویژگی های ساختار اصلی
1. بهره وری و عملکرد خوب: ظرفیت تولید سیستم تا 240 متر مکعب در ساعت (1000 گرم در دقیقه) است که می تواند الزامات تصفیه گل را در پروژه های بدون ترانشه در مقیاس بزرگ برآورده کند.
2. تمام قطعات تجهیزات به سرعت متصل می شوند، به راحتی جدا می شوند و در زمان صرفه جویی می کنند.
3. جمع کننده گرد و غبار سیکلون پلی اورتان با مقاومت بالا در برابر سایش همان برند بین المللی است که می تواند بیش از 3800 ساعت با عمر طولانی و قابلیت تعویض استفاده شود.
4. لامپ ضد انفجار می تواند الزامات ساخت و ساز در شب را برآورده کند، که کارکرد آن آسان و ایمن است.
پارامترهای محصول
| سفارشی | آره |
| ظرفیت | 50-240 ㎥/h (200-1000 GPM) |
| ناحیه صفحه نمایش | 2.2-8.4 ㎡ |
| مرحله جدایی | 2 مرحله / 3 مرحله |
| حجم مخزن | 5-30 ㎥ |
| حداکثر قدرت | 25-184 کیلووات |
| وزن مجموع | 5.5-20 تن |
| ابعاد حمل و نقل زمینی (میلی متر) | سفارشی شده |
| مواد صفحه نمایش | پلی اورتان |
| سیکلون (میلی متر) | 250 -900 |
| مواد پروانه | Cr26 |
| کاربرد | حفاری |
| مشخصات | می توان با توجه به نیاز سفارشی کرد |
| مدل | CSJ-FN-30C | CSJ-FN-60C | CSJ-FN-120C | CSJ-FN-200C | |
| ظرفیت (m3/h) | 30 | 60 | 120 | 200 | |
| پمپ دوغاب | مدل | DC-EHM-1.5C | DC-EHM-3C | DC-EHM-3C | DC-EHM-4C |
| توان (کیلووات) | 7.5 | 11 | 22 | 37 | |
| فشار (MPa) | 1.0 ~ 2.0 | ||||
| شیل شیکر | توان (کیلووات) | 1.5 | 2 | 3 | 3 |
| نیروی ارتعاش (KN) | 30 | 40 | 60 | 60 | |
|
صفحه نمایش اندازه (میلی متر) |
بالا | 1400x600 | 1700x700 | 1900x1000 | 2100x1200 |
| پایین | 1400x600 | 1700x700 | 1900x1000 | 2100x1200 | |
| مدل مخروطی | FN-100 | FN-150 | |||
| شماره مخروط | 3 | 6 | 12 | 8 | |
| اندازه جداسازی (μm) | 10-30 | ||||
| توان کل (KW) | 9 | 13 | 25 | 40 | |
| حداکثر اندازه سیستم (میلی متر) | 1650X1450X2150 | 2000X1600X2250 | 2170X2000X2400 | 2400*2300*2400 | |
| وزن سیستم (کیلوگرم) | 1200 | 1900 | 2500 | 3500 | |
روش کار سیستم بازیافت گل HDD
1. یک گودال مته در هر طرف سوراخ حفاری وجود دارد، مجموعه ای از پمپ دوغاب عمودی در بالای گودال گل برای تغذیه شیلر شیلر قرار می گیرد.صفحه شیل شیکر قلمه های حفاری را جدا می کند و تخلیه می کند، قسمت مایعات از طریق سوراخ صفحه به تله شن می ریزد.
2. 1 یا 2 یا 3 مجموعه سیکلون سنگ زدایی پس از شیل شیکر قرار می گیرد، یک مجموعه پمپ سانتریفیوژ سیکلون سنباده را برای جداسازی فاز دوم تغذیه می کند، مواد جامد خارج از سنگ زدا مستقیماً به صفحه لرزاننده یا جعبه برش تخلیه می شود و سیالات از سنگ زنی خارج می شوند. به محفظه desander جریان می یابد.
3. مقداری از سیکلون های دیسیلتر برای جداسازی جامدات ریز بعد از سنگ زدایی می نشینند، مواد جامد خارج از دیسیلتر به صفحه لرزاننده یا جعبه قلمه ها تخلیه می شوند، مایعات از دسیلتر به محفظه دیسیلتر می ریزند.
4. یک پمپ اختلاط برای انتقال گل حفاری روی مخزن قرار می گیرد و گل را به قیف گل می دهد تا گل جدید را با مواد شیمیایی جدید مخلوط کند.قیف اختلاط می تواند بر اساس تقاضای مشتری در بالای مخزن یا مخزن قرار گیرد.
مزایای
1. طراحی مدولار، ردپای کوچک، پیکربندی و نصب انعطاف پذیر با توجه به نیاز مشتری.
2. صفحه جانبی مخزن گل به صورت موجدار و باربر طراحی شده است که ایمن تر است و می تواند بار بیشتری را تحمل کند.
3. نصب و جداسازی قطعات برای پرسنل حفاری ساده و راحت است تا مکرراً حرکت کنند.
4. سیستم کنترل الکتریکی متمرکز را اتخاذ می کند که کار با آن آسان است.
5. تمام تجهیزات به گونه ای طراحی شده اند که مقاوم در برابر خوردگی و مقاوم در برابر سایش با عمر طولانی باشد.
6. با شرایط عملیات حفاری سخت سازگار است و دارای عملکردهای مقاومت در برابر سرما، مقاومت در برابر حرارت، ضد انفجار، ضد نشت، مقاوم در برابر خوردگی و ضد باران است.

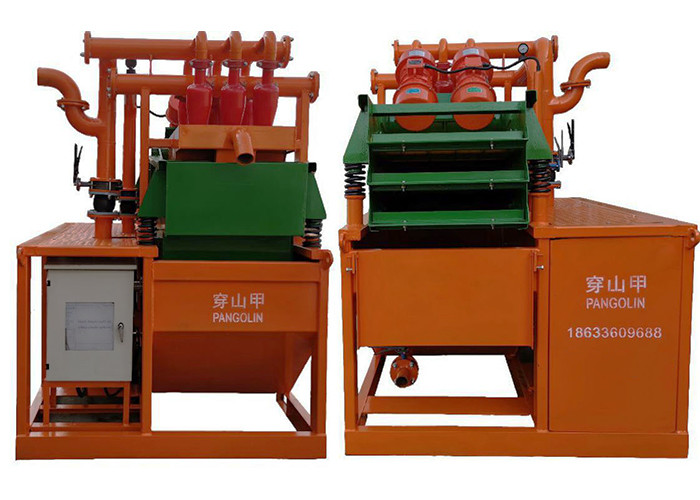

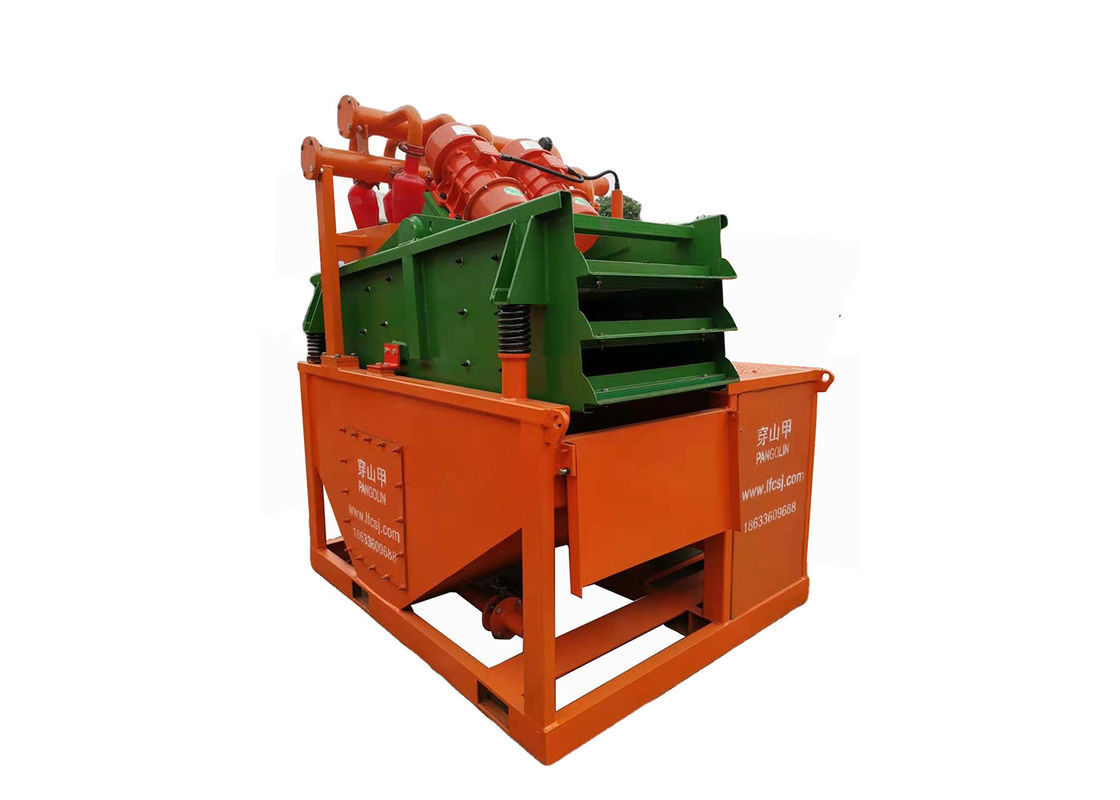

نمایش عکس
شرکت ماشین آلات ساختمانی پانگولین (چین) یک تولید کننده مته با تجهیزات آزمایش کامل و نیروی فنی قوی است.محصولات ما دارای طیف گسترده، کیفیت بالا، قیمت مناسب و تحویل به موقع است که به طور گسترده در میادین نفتی، حفاری، میادین غیر حفاری و سایر صنایع استفاده می شود.محصولات ما به طور گسترده توسط کاربران شناخته شده و مورد اعتماد هستند و می توانند نیازهای اقتصادی و اجتماعی دائماً در حال تغییر را برآورده کنند.به
ما از مشتریان جدید و قدیمی از هر طبقه استقبال می کنیم تا برای روابط تجاری آینده و موفقیت متقابل با ما تماس بگیرند!
